数控深孔钻DH-1515/1616A/1616B
简要描述:
适合中型模具或零件加工，配备4个智能支撑架，性价比特高。
业务咨询：(86) 13424372352 (周先生)
(86) 13823611897 (蔡小姐)
- 产品概述
- 技术参数
- 尺 寸 图

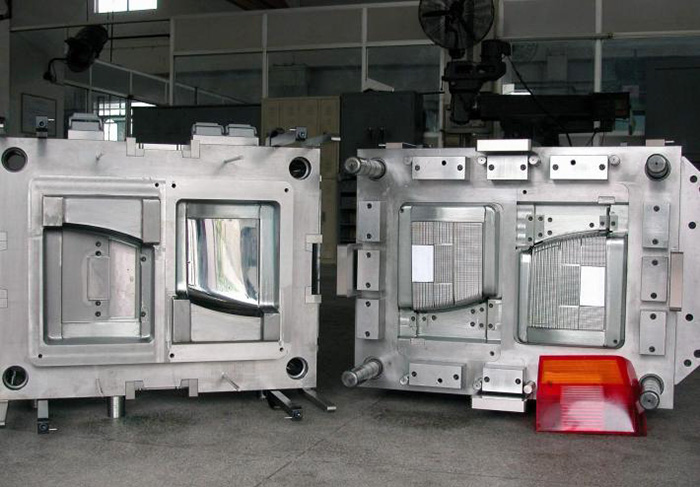

- 产品应用
- 快速询价
适合中型模具或零件加工，配备4个智能支撑架，性价比特高。
|
机械规格 |
DH-1515 |
DH-1616A |
DH-1616B |
|
加工孔径 (mm)
|
2-38mm |
2-38mm |
2-38mm |
|
加工深度(mm)
|
1500 |
1600 |
1600 |
|
X轴工作台左右行程 (mm)
|
1500 |
1600 |
1600 |
|
Y轴上下移动行程 (mm)
|
1000 |
1000 |
1000 |
|
尺寸(长 ×宽）(mm)
|
1500×900 |
1500×900 |
1700×1000 |
|
负重 (ton)
|
12 |
12 |
12 |
机床图片

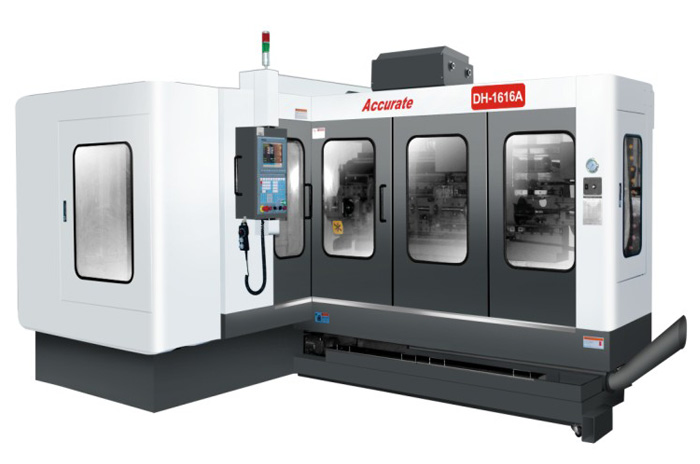

深孔钻机床正面图
深孔钻机床侧面图
细节图片
智能式枪钻支撑架
防滑脚踏
数控深孔钻DH-1515/1616A/1616B参数表
|
机械规格 |
DH-1515 |
DH-1616A |
DH-1616B |
DH-1616 |
|
机械加工能力
|
|
加工孔径 (mm)
|
2-30 (opt38) |
2-30 (opt38) |
2-30 (opt38) |
2-30 (opt38) |
|
加工深度(mm)
|
1500 |
1600 |
1600 |
1600 |
|
加工行程
|
|
X轴工作台左右行程 (mm)
|
1500 |
1600 |
1600 |
1600 |
|
Y轴上下移动行程 (mm)
|
1000 |
1000 |
1000 |
1150 |
|
工作台
|
|
尺寸(长 ×宽）(mm)
|
1500×900 |
1500×900 |
1700×1000 |
1800×1250 |
|
负重 (ton)
|
12 |
12 |
12 |
14 |
|
加工速度及主轴
|
|
主轴锥度
|
OZ25 |
OZ25 |
OZ25 |
OZ25 |
|
主轴最高转速(r.p_m)
|
6000(opt8000) |
6000(opt8000) |
6000(opt8000) |
6000(opt8000) |
|
钻孔加工进给速度(mm/min)
|
1-180 |
1-180 |
1-180 |
1-180 |
|
系统装置
|
|
系统
|
台湾系统/日本系统(选配)/德国系统(选配) |
|
智能式进刀支撑架
|
4 |
4 |
4 |
4 |
|
数量
|
|
功率
|
|
主轴马达 AC变频伺服 (kw)
|
7.5-11 |
7.5-11 |
7.5-11 |
11.5-15 |
|
X轴-工作台伺服马达(kw)
|
1.8 |
1.8 |
1.8 |
2.9 |
|
Y轴-上下移动伺服马达(kw)
|
2.9 |
2.9 |
2.9 |
2.9 |
|
Z轴-前后移动伺服马达(kw)
|
1.3 |
1.3 |
1.3 |
1.8 |
|
机床总功率(kw)
|
36 |
36 |
36 |
47 |
|
冷却系统
|
|
油缸容量 (L)
|
630 |
630 |
630 |
800 |
|
切削油泵压力(Kgf/cm2)
|
70 |
70 |
70 |
70 |
|
冷却液流量范围内(L/min)
|
67 |
67 |
67 |
67 |
|
排屑系统
|
|
弹簧式/链板式
|
弹簧式 |
弹簧式 |
弹簧式 |
弹簧式 |
|
机床外观尺寸、重量
|
|
机床尺寸(长 ×宽 ）(mm)
|
5434×4721 |
5434×4721 |
5434×4721 |
5500×5200 |
|
机床尺寸（高）(mm)
|
2770 |
2770 |
2770 |
2910 |
|
机床重量(ton)
|
11 |
12 |
13 |
15 |

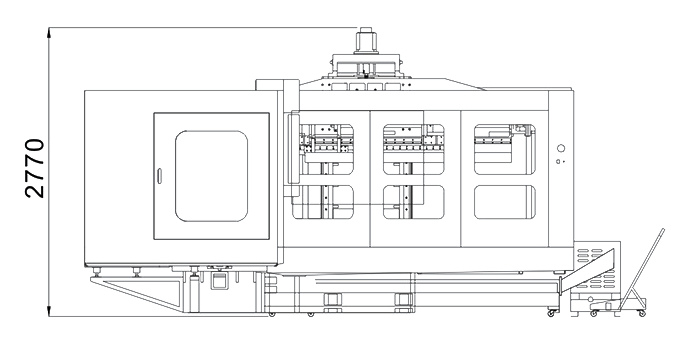

正视图

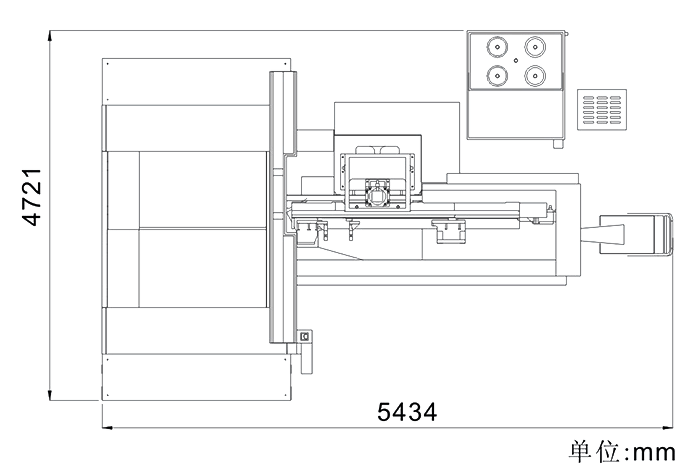

俯视图
