小型深孔钻DH-450
简要描述:
中文显示系统,操作简易,X、Y配备精密光栅电子尺,方便读数定位。
业务咨询:(86) 13424372352 (周先生)
(86) 13823611897 (蔡小姐)
- 产品概述
- 技术参数
- 尺 寸 图
- 产品应用
- 快速询价
产品特点:
1、Z轴采用台湾PMI或HIWIN精密线性导轨,精密耐用,稳定可靠。
2、Z轴配备台湾PMI或HIWIN精密滚珠丝杆,为了加强切削量及速度丝杆直径达32mm,用料直逼大型深孔钻床。
3、Z轴采用日本交流伺服马达,确保加工效果光亮及提升加工孔径之精度。
4、主轴采用台湾电机配NT-40套筒,针对中小型工件加工。
5、双智能式支撑架,提高加工速度及稳定度。
6、加工直径由3mm至16mm(选配可达20mm),适合中小型工件加工,如:顶针孔、模具加工、热流道、汽车曲轴连杆、油压配件、精密五金零件。
7、工件可前后移动350mm,方便碰数及操作,人性化设计,领先同行。
8、钻孔切削速度,每分钟加工200mm.
产品图片
精准小型深孔钻机床

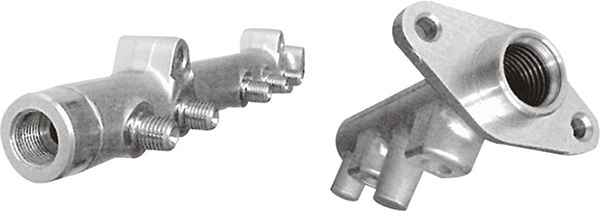

细节图片

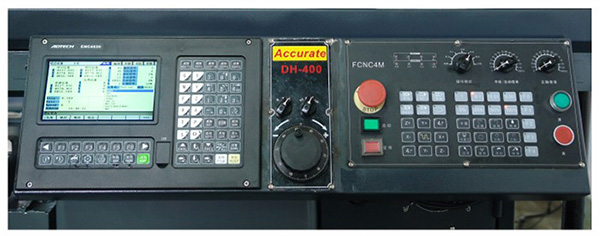

智能控制系统
中文显示系统,操作简易;X、Y配备精密光栅电子尺,方便读数定位

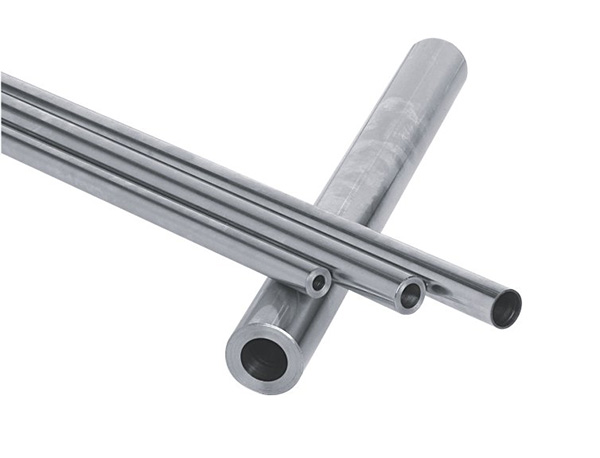

小孔径轻便加工
小型深孔钻DH-450参数表
型号 Model |
DH-450 |
DH-500 |
机械加工能力
|
加工孔径(mm) |
3-16 |
3-20 |
加工深度(mm) |
450 |
500 |
加工行程
|
X轴工作台左右行程(mm) |
500 |
550 |
Y轴上下移动行程(mm) |
350 |
350 |
工作台
|
尺寸(长×宽)(mm) |
1320×254 |
1320×254 |
负重(Kg) |
300Kg |
300Kg |
加工速度及主轴
|
主轴锥度 |
NT-40 |
NT-40 |
主轴最高转速(r.p.m) |
4000 r.p.m |
4000 r.p.m |
钻孔加工进给速度(mm/mim) |
1-200 |
1-200 |
系统装置
|
系统 |
智能系统 |
智能系统 |
智能式进刀支撑架 |
2个 |
2个 |
数量 |
功率
|
主轴马达(AC变频伺服马达)(KW) |
3.7Kw |
3.7Kw |
Z轴-前后移动伺服马达(KW) |
1Kw |
1Kw |
机床总功率(KW) |
16Kw |
17Kw |
冷却系统
|
油缸容量(L) |
630 |
630 |
切削油泵压力(Kgf/cm2) |
80 |
80 |
冷却液流量范围内(L/min) |
67 |
67 |
机床外观尺寸、重量
|
机床尺寸(长x宽x高)(mm) |
3120×2300×2090 |
3120×2300×2090 |
机床重量(TON) |
4 |
4.2 |
正视图
俯视图
