数控深孔钻DH-2220
简要描述:
此机适合加工大型模具，加工深度可达2000mm，而孔径可达38mm，适合汽车及冰箱等作业。
业务咨询：(86) 13424372352 (周先生)
(86) 13823611897 (蔡小姐)
- 产品概述
- 技术参数
- 尺 寸 图
- 产品应用
- 快速询价
适合超大型模具或产品加工，工作台载重量可达18吨，特别适合汽车行业或大型家电等。
立柱为四轨式设计，加工大孔径时快捷稳妥。
机床图片
深孔钻DH-2220机床正面
深孔钻DH-2220机床侧面外观
细节图片
四轨式立柱机身，适合重切削加工
四米五轴龙门铣加工机身
美国API雷射检测仪检测机床精度
数控深孔钻DH-2220参数表
|
机械规格 |
DH-2216A |
DH-2216 |
DH-2220 |
DH-3120 |
|
机械加工能力
|
|
加工孔径 (mm)
|
2-30 (opt38) |
2-38 |
2-38 |
2-38 |
|
加工深度(mm)
|
1600 |
1600 |
2000 |
2000 |
|
加工行程
|
|
X轴工作台左右行程 (mm)
|
2200 |
2200 |
2200 |
3000 |
|
Y轴上下移动行程 (mm)
|
1000 |
1150(opt1500) |
1150(opt1500) |
1200(opt1500) |
|
工作台
|
|
尺寸(长 ×宽）(mm)
|
2100×1300 |
2100×1300 |
2100×1300 |
3100×1500 |
|
负重 (ton)
|
18 |
19 |
20 |
23 |
|
加工速度及主轴
|
|
主轴锥度
|
OZ25 |
OZ25 |
OZ25 |
OZ25 |
|
主轴最高转速(r.p_m)
|
6000(opt8000) |
6000 |
6000 |
6000 |
|
钻孔加工进给速度(mm/min)
|
1-180 |
1-180 |
1-180 |
1-180 |
|
系统装置
|
|
系统
|
台湾系统/日本系统(选配)/德国系统(选配) |
|
智能式进刀支撑架
|
4 |
4 |
4 |
4 |
|
数量
|
|
功率
|
|
主轴马达 AC变频伺服 (kw)
|
7.5-11 |
11.5-15 |
11.5-15 |
11.5-15 |
|
X轴-工作台伺服马达(kw)
|
2.9 |
2.9 |
2.9 |
2.9 |
|
Y轴-上下移动伺服马达(kw)
|
2.9 |
2.9 |
2.9 |
2.9 |
|
Z轴-前后移动伺服马达(kw)
|
1.3 |
1.8 |
1.8 |
1.8 |
|
机床总功率(kw)
|
46 |
47 |
47 |
47 |
|
冷却系统
|
|
油缸容量 (L)
|
630 |
800 |
800 |
800 |
|
切削油泵压力(Kgf/cm2)
|
70 |
70 |
70 |
70 |
|
冷却液流量范围内(L/min)
|
67 |
98 |
98 |
98 |
|
排屑系统
|
|
弹簧式/链板式
|
弹簧式 |
链板式 |
链板式 |
链板式 |
|
机床外观尺寸、重量
|
|
机床尺寸(长 ×宽 ）(mm)
|
5570×5250 |
5570×5700 |
5570×5700 |
6800×7300 |
|
机床尺寸（高）(mm)
|
3100 |
3100 |
3100 |
3100 |
|
机床重量(ton)
|
16 |
18 |
19 |
24 |

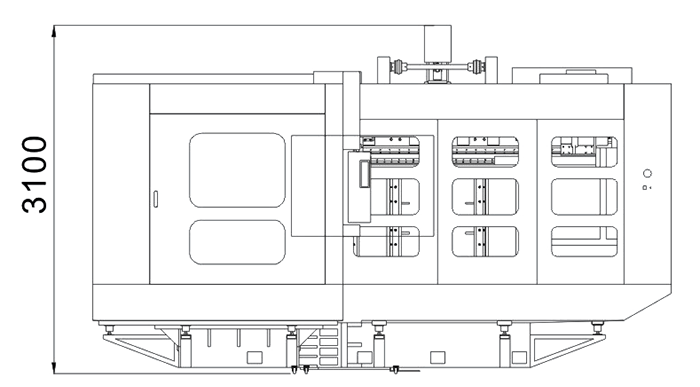

正视图

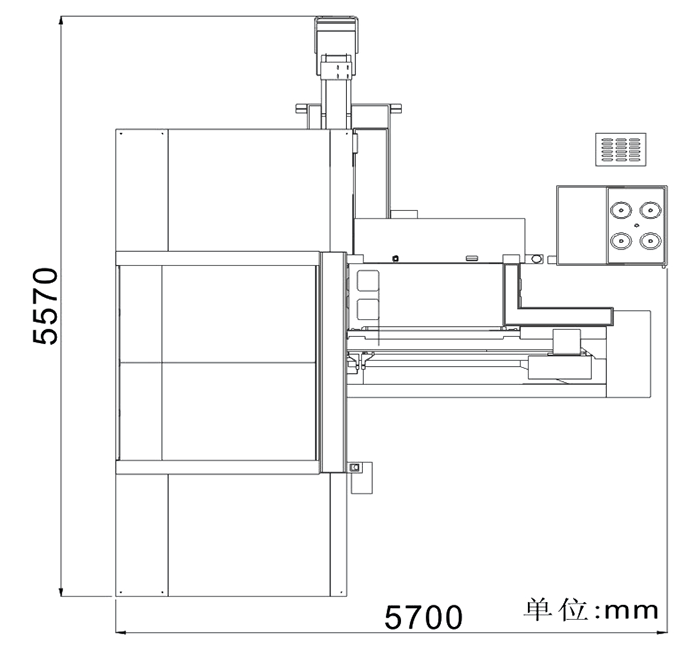

俯视图
