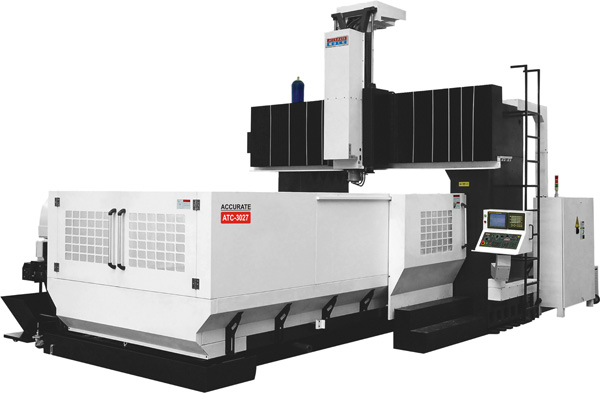

加工中心ATC-3027
简要描述:
项目 单位 2222 3022 4222 3027 4227 三轴线轨 5027 三轴线轨 X-轴行程 X travel mm 2200 3000 4200 3000 4200 5000 Y-轴行程 Y travel mm 2200 2200 2200 2700 2700 2700 Z-轴行程 Z travel mm 1000 1000 1000 1000 1000 工作台面积 Table sizes mm 1800200
业务咨询:(86) 13424372352 (周先生)
(86) 13823611897 (蔡小姐)
加工中心ATC-3027参数表
项目 |
单位 |
2222 |
3022 |
4222 |
3027 |
4227 三轴线轨 |
5027 三轴线轨 |
X-轴行程 X travel |
mm |
2200 |
3000 |
4200 |
3000 |
4200 |
5000 |
Y-轴行程 Y travel |
mm |
2200 |
2200 |
2200 |
2700 |
2700 |
2700 |
Z-轴行程 Z travel |
mm |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
工作台面积 Table sizes |
mm |
1800×2000 |
1800×3000 |
1800×4000 |
2300×3000 |
2300×4000 |
2300×5000 |
T型槽宽(数目=尺寸X间距) Numbers/T-slot |
mm |
9-22×180 |
11-28×200 |
X轴线轨数量滑槽数量 Numbers of tineerslideway guide for x axis |
|
2/6 |
2/8 |
2/10 |
2/10 |
3/18 |
3/21 |
工作台最大载重 Table loading |
ton |
5 |
7 |
14 |
12 |
19 |
21 |
双柱间距离 Distane between column |
mm |
2200 |
2200 |
2200 |
2700 |
2700 |
2700 |
主轴鼻端至工作台距离 Splinde nose to table |
mm |
250-1250 |
260-1260 |
主轴孔锥度、刀柄 Taper |
|
BT50 |
BT50 |
BT50 |
BT50 |
BT50 |
BT50 |
主轴转速 Splindle speed |
rpm |
60~4500 |
主轴马力(30分钟定格/连续) Splindle motor |
KW |
22/18.5 |
三轴伺服马达功率(X/Y/Z) Power of X、Y、Z servo motor |
KW |
7\6\7 |
9\6\7 |
9\6\7 |
快速进给X、Y轴 X、Y feedrate |
mm/min |
12000 |
快速进给Z轴 Z feedrate |
mm/min |
12000 |
切削进给(无段) Cutting feedrate |
mm/min |
10000 |
最小输入单位 Resolution |
mm/min |
0.001 |
刀库容量 No.of fools |
tools |
选配 |
选配 |
选配 |
选配 |
选配 |
选配 |
最大刀具直径 Max. dia. of tooling |
mm |
¢125/¢210 |
最大刀具长度 Length of tool |
mm |
350 |
最大刀具重量 weight of tool |
kgs |
18/20 |
连接电力 Input power |
KVA |
50 |
50 |
50 |
50 |
60 |
60 |
机构净重 Machine weight |
t |
35 |
47 |
47 |
48 |
55 |
58 |
CNC控制器 CNC controller |
台湾新代宝源、日本三菱、发那科 |
定位精度 Positioning accuracy |
mm |
±0.005/300 |
重复精度 Repeatabilily accuracy |
mm |
±0.003 |
