单轴深孔钻RSG-500/1300/1500
简要描述:
此机床为单个主轴针对轴类产品,圆棒深孔钻加工。三爪卡盘,螺杆及线性导轨,使用台湾原装进口零件,精度高,刚性强。
业务咨询:(86) 13424372352 (周先生)
(86) 13823611897 (蔡小姐)
(86) 13823611897 (蔡小姐)
- 产品概述
- 技术参数
- 快速询价
此机床针对轴类产品,由于三爪卡盘,螺杆及线性导轨,使用台湾原装进口零件,所以精度高,刚性强。
按客户要求,可选配单轴,双轴及四轴之设计。
单轴深孔钻机床图片
单轴深孔钻机床操作系统

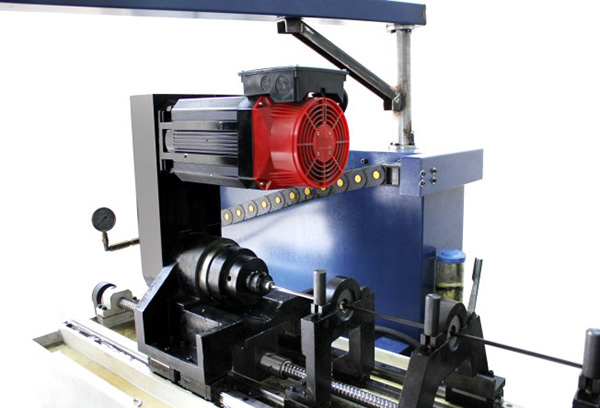

单轴深孔钻机床主轴

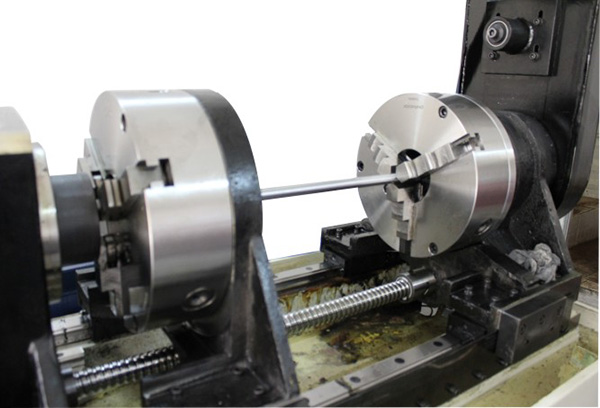

单轴深孔钻机床圆棒工件装夹

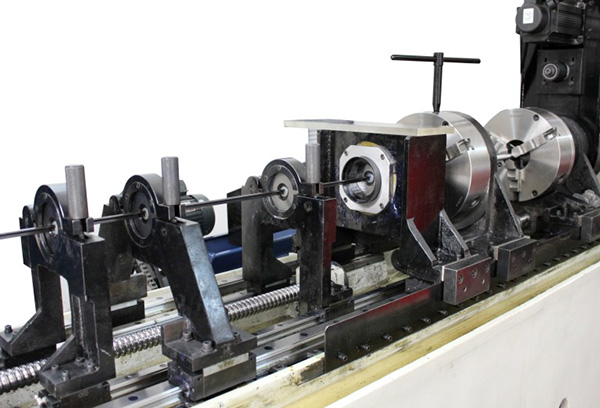

单轴深孔钻机床加工
单轴深孔钻机床参数
项目 | RSG500 | RSG1300 | RSG1500 | |
加工能力 | 加工孔径范围 | ∮4-∮16mm | ∮2- ∮38mm | ∮2- ∮38mm |
最大钻孔深度 | 500mm | 1200mm | 1500mm | |
最大工件长度 | 600mm | 1300mm | 1600mm | |
主轴 | 主轴数量 | 1个(可选2~3个) | 1个(可选2~3个) | 1个 |
主轴中心距 | 200mm | 200mm | 200mm | |
主轴最高转速 | 4500rpm | 5500rpm | 4500rpm | |
主轴进给速度 | 100mm/min | 100mm/min | 100mm/min | |
主轴快移速度 | 1000mm/min | 5000mm/min | 1000mm/min | |
功率 | 主轴电机 | 7.5kw | 7.5kw | 7.5kw |
机床总功率 | 18kw | 18kw | 18kw | |
冷却系统 | 冷却液压力范围 | 2~100MPa | 2~100MPa | 2~100MPa |
冷却液流量范围 | 5 ~36L/min | 5 ~36L7min | 5 ~80L/min | |
机床 | 占地面积(长X宽) | 3000x2500mm | 3500x2500mm | 5000x2600mm |
高 | 1650mm | 1650mm | 2000mm | |
机床重量 | 7ton | 7ton | 10ton |
单轴深孔钻机床加工样板
圆棒深孔钻加工样板
圆棒深孔钻加工机床样板
