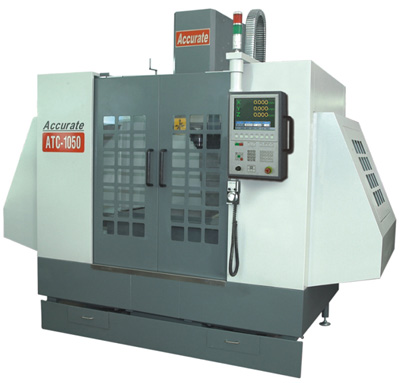

加工中心 ATC-1050/1050S
简要描述:
● X、Y、Z轴日本伺服马达及驱动器,加工稳定。 ●X、Y、Z轴採用特级滚珠螺桿,确保加工精度。 ●主轴採用预压德国精密高速啤呤(或同级) ●机身铸件採用高质铸铁铸造。 ●工作臺经特别设计及铸造,变型度低,大大减少当牢固大型模具时所产生的扭曲现象。 ●採用
业务咨询:(86) 13424372352 (周先生)
(86) 13823611897 (蔡小姐)
● X、Y、Z轴日本伺服马达及驱动器,加工稳定。
● X、Y、Z轴採用特级滚珠螺桿,确保加工精度。
● 主轴採用预压德国精密高速啤呤(或同级)
● 机身铸件採用"高质"铸铁铸造。
● 工作臺经特别设计及铸造,变型度低,大大减少当牢固大型模具时所产生的扭曲现象。
● 採用先进15"LCD荧光屏
● 电脑控制制分选用臺湾进口工业用主板,耐用可靠。绝不会因为干扰,而导致加工错误之问题。
● 可用网络式传送,可接受G.M.码指令。
加工中心 ATC-1050/1050S参数表
机械规格Model |
ATC-850S |
ATC-1050 |
ATC-1050S |
ATC-1060LHS |
ATC-1300 |
工作台尺寸(mm) |
950×460 |
1370×405 |
1370×405 |
1200×620 |
1500×710 |
导轨样式 |
加宽硬轨 |
硬轨 |
硬轨 |
滚柱线轨 |
4硬轨 |
左右行程(X)(mm) |
800 |
1000 |
1000 |
1050 |
1300 |
前后行程(Y)(mm) |
500 |
500 |
500 |
620 |
680 |
上下行程(Z)(mm) |
500 |
500 |
500 |
610 |
650 |
工作台最大负荷(kg) |
600 |
500 |
500 |
850 |
1200 |
主轴转速(rpm) |
50-8000 |
60-4200(无段) |
50-8000 |
50-8000/12000 |
8000 |
主轴锥度 |
BT - 40 |
NT-40(option BT-40) |
BT-40 |
BT-40 |
BT-50 |
主轴马力(Hp) |
10Hp |
5Hp |
10Hp |
10Hp/option 15Hp |
20Hp/option 25Hp |
主轴中心至立柱导轨面(mm) |
550 |
500 |
530 |
700 |
785 |
左右快速进给(X)(m/min) |
10 |
7.5 |
7.5 |
30 |
15 |
前后快速进给(Y)m/min) |
10 |
7.5 |
7.5 |
30 |
15 |
上下快速进给(Z)(m/min) |
10 |
7.5 |
7.5 |
30 |
12 |
切削进给 |
10 |
7.5 |
7.5 |
8 |
8 |
定位精度(mm) |
±0.008 |
±0.008 |
±0.008 |
±0.005 |
±0.008 |
马达解像度(mm) |
0.001 |
0.001 |
0.001 |
0.001 |
0.001 |
外形尺寸(mm) |
2500×2300×2300 |
3000×2100×2700 |
3000×2100×2700 |
2800×2600×2850 |
3800×3300×3100 |
净重(kg) |
5000 |
3500 |
3800 |
6500 |
10000 |
