深孔钻床钻削中应注意的问题

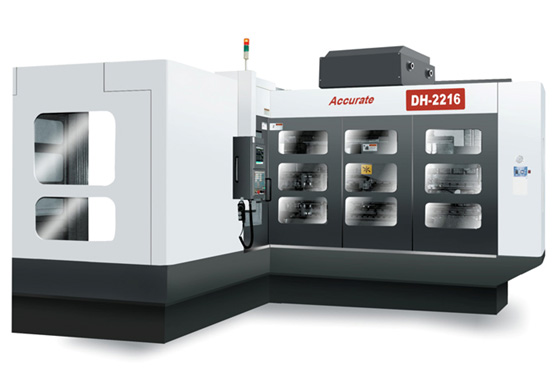

深孔钻床，有别于传统的孔加工方式，它主要依靠特定的钻削技术（如枪钻、BTA钻、喷吸钻等），对长径比大于10的深孔孔系和精密浅孔进行钻削加工的的专用机床统称为深孔钻床。其代表着先进、高

效的孔加工技术，加工具有高精度、高效率和高一致性。



    1.特点

 它们代表着先进、高效的孔加工技术，通过一次走刀就可以获得精密的加工效果，加工出来的孔位置准确，尺寸精度好；直线度、同轴度高，并且有很高的表面光洁度和重复性。能够方便的加工各种形式的深孔，对于各种特殊形式的深孔，比如交叉孔、斜孔、盲孔及平底盲孔等也能很好的解决。其不但可用来加工大长径比的深孔（最大可达300倍），也可用来加工精密浅孔，其最小的钻削孔径可达0.7mm。



    2.加工精度

 深孔钻床是一种高精度、高效率、高自动化的深孔加工专用机床，依靠先进的孔加工技术（枪钻、BTA钻、喷吸钻等），通过一次连续的钻削即可达到一般需钻、扩、铰工序才能达到的加工精度和表面粗糙度。加工孔孔径尺寸精度：IT7～IT11；加工孔偏斜度：≤0.5～1/1000（加工孔深）；加工孔表面光洁度：Ra0.2～6.3um



    3.机床结构

  深孔钻床多为水平卧式和三坐标式结构。机床有独立完善的切削油高压、冷却及过滤系统，以保证充足、洁净、温度适中的切削油供应。



    4.分类

 按主轴布置情况可分为卧式深孔钻床、立式深孔钻床和三坐标式深孔钻床；◇按目前常用的深孔钻削加工系统分类主要有枪钻机床、BTA单管钻机床、喷系钻机床；◇按运动形式分类：工件旋转，刀具作进给运动、工件不动，刀具旋转又作进给运动；工件旋转，刀具作反向旋转又作进给运动 。具体采用何种方式则依据工件特征及所加工孔的情况而定。◇按排屑方法分类：切削液通过中空的钻杆内部，到达钻头头部进行冷却润滑，并将切屑从钻头及钻杆外部的V型槽排出的外排屑方式，如枪钻。切削液从钻杆外壁与工件已加工表面之间进入，到达刀具头部进行冷却润滑，并将切屑由钻杆内部推出的内排屑方式，如BTA钻。



    钻削中应注意的问题



    1）深孔加工是处于封闭或半封闭的状态下，故不能直接观察到刀具的切削情况。目前只能凭经验，通过听声音、看切削、观察机床负荷及压力表、触摸震动等外观现象来判断切削过程是否正常。



    2）切削热不易传散。一般切削过程中有80%的切削热被切屑带走，而深孔钻削只有40%,刀具占切削热的比例较大，扩散迟、易过热，刀口温度可达600度，必须采取强制有效的冷却方式。



    3）切屑不易排出。由于孔深，切屑经过的路线长，容易发生堵塞，造成钻头崩刀。因此，切屑的长短和形状要加以控制，并要进行强制性排屑。



    4）工艺系统刚性差。因受孔径尺寸限制，孔的长径比较大，钻杆细而长，刚性差，易产生震动，钻孔易走偏，因而支撑导向极为重要。这点在枪钻机床中更为突出。



    目前深孔钻床的主要型号有ZK21\ZK21C\ ZK21D\ ZK21E\ ZK21F\ ZK21G\ ZK21S，其中以原国家小直径深孔钻床定点生产企业-陕西金石机械制造有限公司生产的深孔钻床市场占有率最为广泛，其涵盖了从玻璃纤维、特氟龙等塑料到高强度合金（如高温耐热合金、钛合金）等各种材料的深孔加工；加工孔径范围0.7mm～90mm，最大钻削深度可达5000mm。其产品已广泛服务于汽车制造、模具工业、煤矿石油机械、航空航天、液压机械、纺织、医疗器械、电力、汽轮机等各行业。
